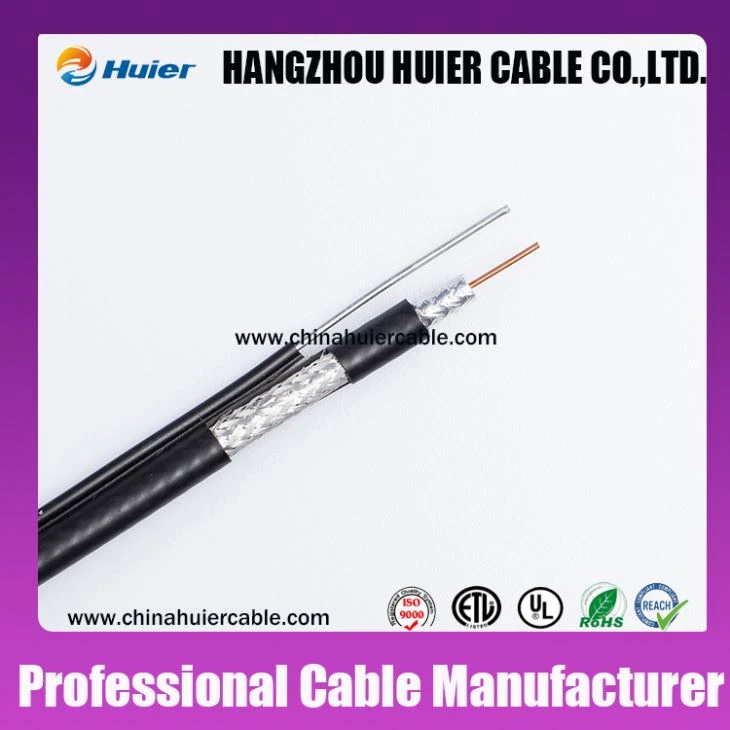

Высококачественный коаксиальный кабель RG59 RG6 RG11 RG58
Тип коаксиального кабеля: RG-59, соответствие RoHS. | |||||
Основные электрические свойства: | |||||
Характеристический импеданс | 75±3Ом | ||||
Номинальная емкость | 53±2 пф/м | ||||
Скорость | 82% | ||||
Задерживать | 3,92 нс/м | ||||
Рабочая частота | 1~2000 МГц | ||||
Затухание на типичных частотах: (дБ/м) | |||||
550 МГц | 750 | 800 МГц | 1000 МГц | ||
0.2020 | 0.2380 | 0.2532 | 0.2780 | ||
КСВ 50~1000 МГц | 1,25 Макс. | ||||
Механическая конструкция: | |||||
Внутренний проводник: CCS | 0,81±0,01 мм | ||||
Диэлектрик: ФПЭ | 3,70±0,10 мм | ||||
Внешний проводник: AP+AL | 16*4/0,12±0,01 мм | ||||
Куртка: ПВХ черный | 6,10±0,15 мм | ||||
Технические данные: | |||||
Максимальное натяжение | 38 фунтов | ||||
Минимальный радиус изгиба | 63 мм | ||||
Рабочая температура | -20~+70 градусов | ||||
Длина барабана | 300-500m | ||||
куртка-Маркировка | - | ||||
Тип коаксиального кабеля: RG6, соответствие RoHS. | ||||
Основные электрические свойства: | ||||
Характеристический импеданс | 75±3Ом | |||
Номинальная емкость | 52±2 пф/м | |||
Скорость | 83.5% | |||
Задерживать | 3,59 нс/м | |||
Рабочая частота | 1~2000 МГц | |||
Затухание на типичных частотах: (дБ/м) | ||||
550 МГц | 750 | 800 МГц | 1000 МГц | |
0.128 | 0.162 | 0.175 | 0.198 | |
КСВ 50~1000 МГц | 1.250 Макс. | |||
Механическая конструкция: | ||||
Внутренний проводник: CCS | 1,02±0,02 мм | |||
Диэлектрик: Пена ПЭ | 4,70±0,10 мм | |||
Внешний проводник: AP+AL | 16*4/0,12±0,01 мм | |||
Куртка: ПВХ черный | 6,50±0,15 мм | |||
CCS - сталь, плакированная медью, AP - алюминиевая фольга из полиэфирной ленты, AA - проволока из алюминиевого сплава. | ||||
Технические данные: | ||||
Максимальное натяжение | 38 фунтов | |||
Минимальный радиус изгиба | 70 мм | |||
Рабочая температура | -20~+70 градусов | |||
Длина барабана | - | |||
|
Тип коаксиального кабеля: RG11, соответствие RoHS. | ||||
Основные электрические свойства: | ||||
Характеристический импеданс | 75±3Ом | |||
Номинальная емкость | 52,5±2 пф/м | |||
Скорость | 82% | |||
Задерживать | 3,66 нс/м | |||
Рабочая частота | 1~3000 МГц | |||
Затухание на типичных частотах: (дБ/100 м) | ||||
200 МГц | 400 МГц | 900 МГц | ||
8.32 | 12.2 | 19.2 | ||
КСВ 1~1000МГц | 1,25 Макс. | |||
Механическая конструкция: | ||||
Внутренний проводник: Твердый BC | 1,63±0,02 мм | |||
Диэлектрик: пенополиэтилен. | 7,11±0,10 мм | |||
Внешний проводник: AP+TC | 16*5/0,12±0,01 мм | |||
Куртка: ПВХ | 10,16±0,15 мм | |||
TC-- луженая медь, BC-- голая медь | ||||
Технические данные: | ||||
Максимальное натяжение | 42 фунта | |||
Минимальный радиус изгиба | 102 мм | |||
Рабочая температура | -20~+70 градусов | |||
Длина барабана | - | |||
куртка-Маркировка | ||||
