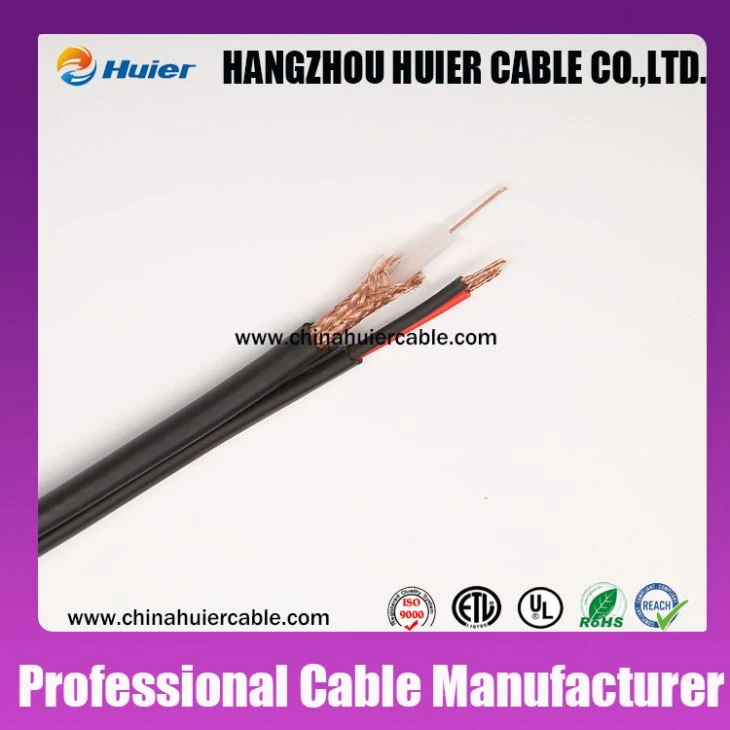

Внутренний/наружный RG59+Силовой RG59 Сиамский RG59+Коаксиальный кабель постоянного тока
Строительство
Внутренний проводник: 20AWG (0,81 мм), голая медь
Диэлектрик: пенополиэтилен толщиной 3,66 мм.
Щит:
1-й щит,
2-й экран, 128x0,12 мм алюминиевая оплетка с медным покрытием, 95%
Оболочка: 6.05+/-0,2 мм ПВХ, огнестойкий, черный или белый, UL CUL.
Силовой кабель 18AWG 2 x7 x0,37 (4 медных+3 x CCA) 1,8 мм PE 4,5 мм ПВХ
Примечание: ПВХ также может соответствовать стандартам UL, CUL, ETL CE и ROHS.
Электрические характеристики
Номинальное сопротивление 75 Ом +/- 3 Ом
Номинальная скорость распространения 80%
Номинальная емкость 16,2PF/фут
Сопротивление постоянного тока внутреннего проводника Менее или равно 33 Ом/км
Сопротивление постоянному току 18AWG Жила Менее или равно 22 Ом/км
Обратные потери на частоте 5–1002 МГц Больше или равны 22 дБ
Затухание[@68℉(20 градусов)]
Частота МГц | Максимальный дБ/100 футов | Максимальный дБ/100 м |
5 | 0.87 | 2.92 |
55 | 1.95 | 6.39 |
211 | 3.59 | 11.77 |
250 | 4.00 | 13.11 |
300 | 4.27 | 15.00 |
350 | 4.64 | 15.21 |
400 | 4.88 | 16.00 |
450 | 5.30 | 17.38 |
500 | 5.60 | 18.36 |
550 | 5.90 | 19.34 |
600 | 6.05 | 19.84 |
750 | 6.96 | 22.82 |
865 | 7.50 | 24.59 |
1000 | 8.09 | 26.52 |
